Описание продукции

Ключевые особенности

Устойчивость к экстремальным давлениям и температурам: безупречно работает при высоком давлении и сверхвысоких-температурах (до 2200 градусов), сохраняя точность в экстремальных промышленных условиях.

Прочная конструкция: элементы из вольфрам-рениевого сплава с высокой температурой плавления, коррозионной стойкостью и анти-окислительным покрытием (опция) для продления срока службы.

Настраиваемые конструкции: доступны оболочки из различных материалов (вольфрамовая трубка, молибденовая трубка или танталовая трубка), диаметров (4-8 мм), длины (100–2000 мм) и типов соединений (резьбовые, фланцевые, быстроразъемные) для соответствия конкретным требованиям применения.

Стабильная передача сигнала. Оснащен компенсационными кабелями, устойчивыми к высоким-температурам-, что сводит к минимуму помехи сигнала и обеспечивает стабильный вывод данных.

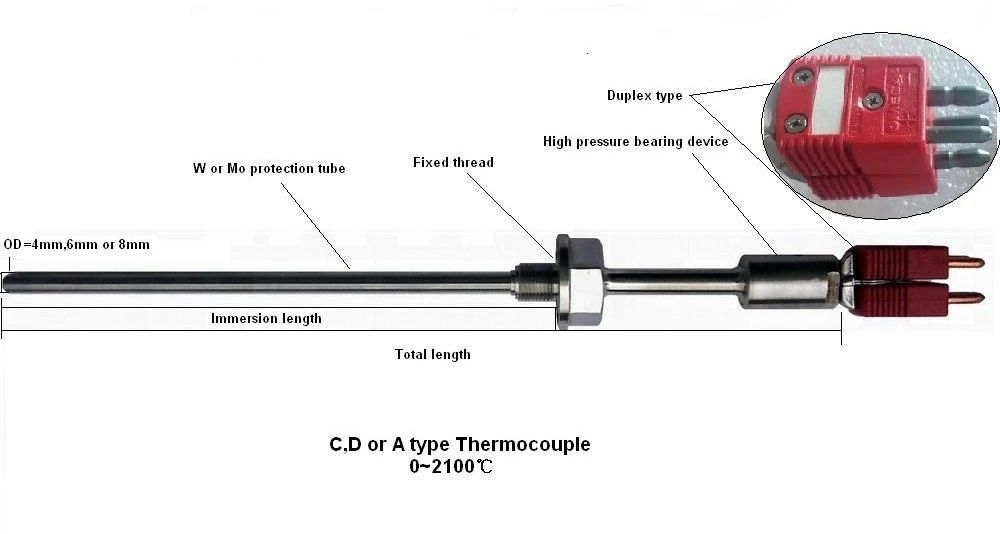

Название продукта	Вольфрам-рениевая термопара высокого давления
Термоэлемент	C(Wre5/26),D(Wre3/25),A(Wre5/20)
Тип	Простой или дуплексный тип
Диаметр термоэлемента	φ0.5
Оценка	0.5%,1.0%
Температура	2000 градусов
Длина	Укажите общую длину и длину погружения
Диаметр	4,6,8мм
Трубка	Мо (молибденовая) трубка
Изоляторы	Ал2О3,HfO2
Особенность	Устойчивая к давлению конструкция

Мы — одна из первых компаний, занимающихся исследованиями и разработками вольфрамовых-рениевых термопар. Сначала мы успешно разработали высокотемпературную-вольфрам-рениевую термопару высокого давления, которая может применяться при температуре 2000 градусов, а также вакуумные калибровочные устройства для термопар при температуре 1600 градусов-. Наша продукция в категории вольфрам-рениевых термопар, занимающая лидирующую долю рынка, была оценена как «Китайский инструмент Extrodinar» и «Известный продукт Чунцина».

Технические характеристики

● Для соединения проводов обычно используются разъемы и распределительная коробка.

● Для борьбы с вакуумом под высоким давлением наши клиенты могут сообщить о необходимости индивидуальной настройки встроенного устройства защиты от-высокого-давления на термопаре.

● Допуск 4,0 градуса или 0,5·t/градус для 1-го класса, допуск 2-го класса составляет 1,0·t/градус.

● Тестовая калибровка: ее можно тестировать или калибровать только в вакууме или инертной атмосфере. Указанная максимальная температура калибровки составляет 1700 градусов.

Рекомендуется использовать температуру и окружающую среду

Защитная трубка	Внешний диаметр трубки	Изоляторы	Макс.Температура степени	Приложение
Мо	Φ4,6,8	BeO/HfO2	1800	Вакуум, Воздух
Та	Φ4,6,8	БеО	2000
W	Φ6,8	HfO2	2200

Приложение

Термопары W-Re в основном используются для измерения высоких-температур в следующих областях:

Аэрокосмическая промышленность: измерение экстремальных температур в соплах реактивных/ракетных двигателей и на поверхностях теплозащитных экранов.
Печи с вакуумом/инертной атмосферой: процессы спекания, термообработки и выращивания кристаллов (например, сапфира) до 2500 градусов.
Металлургия: измерение температуры расплавленного металла.
Исследования и разработки:-высокотемпературные испытания материалов и специализированные среды ядерных реакторов.

Основное ограничение: их необходимо использовать в атмосфере,-свободной от кислорода (инертной, водородной или вакуумной), чтобы предотвратить быстрое окисление. Общие типы включают тип C (W-5%Re против W-26%Re), тип D (W-3%Re против W-25%Re) и тип A (W-5%Re против W-20%Re).

Преимущества вольфрамовых-рениевых термопар перед платиновыми-родиевыми термопарами

Вольфрамовые-рениевые (W-Re) и платиновые-родиевые (Pt-Rh, в основном типы S, R и B) термопары представляют собой термопары из благородных-металлов для измерения высоких-температур, но каждая из них имеет свою направленность. Ключевые преимущества вольфрам-рениевых термопар выделяются в следующих областях:

1. Более высокий предел максимальной температуры

Термопары W-Re: могут непрерывно измерять температуру примерно до 2300 градусов (например, тип WRe3-WRe25) и до 3000 градусов при кратковременном использовании при определенных условиях. Это их основное преимущество.

Pt-Rh термопары. Наиболее термо-стойкие термопары типа B (Pt-30%Rh/Pt-6%Rh) имеют постоянный верхний предел около 1700 градусов, кратковременно достигая 1800 градусов. Типы S и R ниже (около 1600 градусов).

Вывод: для измерения экстремальных температур, превышающих 1800 градусов, термопары W-Re являются практически единственным выбором.

2. Значительное преимущество в стоимости

W-Re термопары: используйте вольфрам и рений. Хотя рений тоже является драгоценным металлом, его стоимость намного ниже, чем платины. AW-Термопара обычно стоит от одной-трети до одной-половины эквивалентной Pt-Rh термопары или даже меньше.

Pt-Rh термопары. Используйте платину и родий, чрезвычайно дорогие и нестабильные драгоценные металлы.

Вывод: в сценариях, связанных с большим-объемным использованием, одноразовыми применениями или суровыми условиями, подверженными повреждениям, экономическое преимущество термопар W-Re является существенным.

3. Более высокая термоэлектрическая ЭДС и чувствительность.

Термопары W-Re: создают гораздо более высокую термоэлектродвижущую силу (выходной сигнал в милливольтах) в высоких-диапазонах температур по сравнению с термопарами Pt-Rh. Например, при 1600 градусах выходное напряжение WRe5-WRe26 составляет около 30 мВ, а для типа B — всего около 12 мВ.

Преимущество: более сильный сигнал означает относительно меньшие требования к измерительным приборам, немного лучшую помехоустойчивость и улучшенное разрешение.

4. Более высокая механическая прочность и износостойкость.

W-Термопары Re: вольфрам-рениевые сплавы твердые, высоко-прочные, более износостойкие-и менее склонны к деформации при высоких температурах.

Pt-Rh Термопары. Сплавы Pt-Rh относительно мягкие, подвержены укрупнению зерен и охрупчиванию после длительного использования при высоких-температурах, что приводит к снижению механической прочности.

Вывод. В приложениях, где присутствует вибрация, истирание или требуется большая длина без опор, термопары W-Re обеспечивают более надежные механические характеристики.

5. Более быстрое время отклика

За счет использования более тонких проводов (благодаря высокой прочности) горячий спай термопар W-Re можно сделать меньше, что приводит к снижению тепловой инерции и более быстрому реагированию.

Как выбрать:

Выбирайте термопару W-Re, если: Измерение температуры выше 1800 градусов; работа в вакууме, инертной или восстановительной (водородной) атмосфере; Стоимость является серьезной проблемой, особенно в сфере расходных материалов.

Выбирайте термопару Pt-Rh, если: Измерения проводятся на воздухе или в окислительной атмосфере (наиболее распространенная промышленная среда); требующие очень высокой долгосрочной-стабильности и точности; диапазон температур ниже 1800 градусов и бюджет позволяет.

Подводя итог, можно сказать, что вольфрамовые-рениевые термопары являются «экономическими-эффективными чемпионами при экстремальных температурах и особых атмосферах», а платиновые-родиевые термопары являются «стабильными эталонами для измерения высоких-температур в окислительных атмосферах».
